Generadores

Para un dipolo, se dice si la diferencia de potencial entre sus bornes no es nula cuando una corriente atravieza el dipolo.

Magnitud que caracteriza la facilidad al desplazamiento de las cargas en un material conductor. La conductancia G es el inverso de la resistencia R.

Unidad de medida: el Siemens (S)

Relación con las otras unidades del Sistema Internacional: un dipolo de conductancia 1 S sometido a una tensión de 1 V deja pasar una corriente de 1 A:

Medio en el cual las cargas eléctricas se pueden desplazar fácilmente cuando se aplica un campo eléctrico.

Ejemplos:

• desplazamiento de los electrones en los metales

• desplazamiento de los iones en los electrólitos

La diferencia de potencial entre dos puntos A y B de un conductor es igual al trabajo proporcionado por la fuerzas electroestáticas para desplazar una carga eléctrica de unidad de valor de A a B:

Unidad: el Voltio (V)

El campo eléctrico está siempre dirigido hacia los potenciales decrecientes (ver el ejemplo del condensador de la figura). Se puede entonces concluir que el desplazamiento de las cargas se hace:

• hacia los potenciales decrecientes si las cargas son positivas,

• hacia los potenciales crecientes si las cargas son negativas.

Red eléctrica o componente conectado al exterior mediante dos polos o bornes.

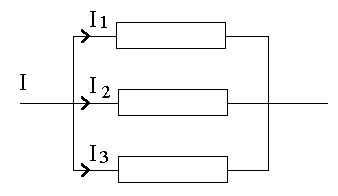

Un conjunto de conductores ohmicos montados en paralelo constituye un divisor de corriente. La intensidad de la corriente circulando en cada rama es proporcional a la conductancia de esta rama.

Ejemplo: sean las conductancias de 3 ramas:

Conjunto de dos dipolos en serie, en los bornes del cual se aplica una tensión a dividir, la salida del divisor estando constituída por los bornes de uno de los dipolos

Si los dos dipolos son resistencias, la razón es constante:

Si uno de los dipolos es reactivo, la razón varía con la frecuencia; ejemplo: divisor RC

es plicada al sistema RC

• se se toma en los bornes de C, el divisor es un filtro paso bajo

• si se toma en los bornes de R, el divisor es un filtro paso alto

Diferencia de potencial máxima en los bornes de un generador; si el generador no es ideal, es la diferencia del potencial al vacío.

Fuente de energía eléctrica capaz de poner en movimiento las cargas eléctricas en un circuito; según la concepción y(o) la utilización, se distinguen los generadores de tensión y los generadores de corriente.

Generador destinado a mantener una diferencia de potencial constante entre dos puntos de una red; un generador de tensión lineal está caracterizado por dos magnitudes: su fuerza electromotriz (f.e.m) y su resistencia interna. Un generador de tensión se dice ideal si la diferencia de potencial entre sus bornes es independiente de la corriente que lo atravieza.

Magnitud que caracteriza una corriente eléctrica, es decir un desplazamiento de un conjunto de cargas móviles. Unidad: la intensidad se expresa en Amperio ( )

Relación con las otras unidades del Sistema Internacional: la intesidad está relacionada a la carga que atravieza una sección de un conduction mediante la relación:

Para un dipolo, se dice cuando la característica tensión - corriente ( ) o corriente - tensión ( ) es una recta.

Para una red, se dice cuando todos los dipolos que la constituyen son lineales.

Dos dipolos (o conjunto de dipolos) están montados en paralelo si sus bornes son comunes.

Sinónimo : Montaje en Paralelo = montaje en derivación

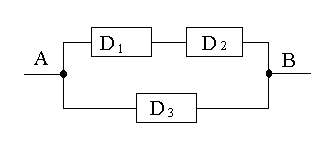

El sistema [ , ] y el dipolo tiene los dos como bornes A y B. Las dos ramas están entonces en paralelo.

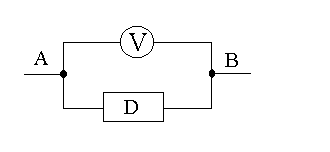

Para medir la diferencia de potencial (o tensión) eléctrica en los bornes de un dipolo, un voltímetro se ubica en derivación a los bornes de un dipolo.

Se dice:

• de un dipolo cuya carcaterística tensión - corriente pasa por cero.

• de una red que no tiene generador.

Contacto eléctrico que permite de conectar una red o un circuito a los elementos exteriores (generador, receptor, carga, filtro...).

Magnitud física que caracteriza la dificultad al desplazamiento de las cargas móviles en un conductor

Unidad: la resistencia se expresa en Ohm ( )

Relación con las otras unidades del Sistema Internacional: La tensión en los bornes de un dipolo de resistencia 1 atraverzada por una corriente de 1 A es igual a 1 V.

(V) ( )(A)

Esta relación se denomina la "ley de Ohm".

La tensión eléctrica entre dos puntos de una red es igual a la diferencia de potencial eléctrico entre esos dos puntos. Es una magnitud algebraica, representada por una flecha.

Unidad: como el potencial eléctrico, la tensión se expresa en Voltio (V).

Magnitud que caracteriza el efecto del desplazamiento de un punto de aplicación de una fuerza.

Unidad: el trabajo se expresa en Joule (J)

Trabajo elemental: Si una fuerza desplaza su punto de aplicación de , el trabajo elemental producido está dado por el producto escalar .

Si , el trabajo se denomina motor.

Si , el trabjao se denomina resistente.
