Generador en carga
Definición :
Fundamental :

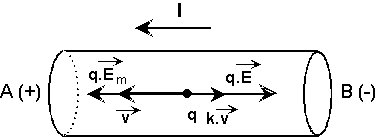

Al interior de un generador, toda carga eléctrica está sometida a tres fuerzas:
una fuerza electroestática
una fuerza "motriz"
una fuerza de fricción
(la figura representa el caso de una carga positiva)
En régimen permanente, la intensidad[2] es constante, entonces la velocidad de atracción de las cargas es constante: la aceleración es por lo tanto nula, lo que significa que la suma de las fuerzas es igualmente nula:
El trabajo [3]de las fuerzas de fricción es un trabajo résistente de B hacia A. De A hacia B, se debe entonces contar positivamente. En general (pero hay excepciones) es proporcional a la intensidad de la corriente. En este caso, como para los conductores ohmicos, el coeficiente de proporcionalidad, mediante una igualdad de carga, se denomina resistencia[4] y se anota r: es la resistencia interna del generador:
Propiedad :
Un generador será entonces caracterizado por dos magnitudes: su f.e.m. E y su resistencia interna r.
Hagamos el balance de los trabajos efectuados por las tres fuerzas de A hacia B:
es decir, para una carga:
Dividiendo por q:
La diferencia de potencial[5] en los bornes de un generador en carga es igual a su f.e.m. menos la caída de potencial debido a su resistencia interna:
Consecuencia
Cuando un generador descarga en un circuito, la diferencia de potencial entre sus bornes cae y se vuelve inferioir a su .fe.m.. Esto es muy importante en la práctica. Por ejemplo, hay que colocar una pila de f.e.m de 4,5 V en una lámpara de bolsillo cuya bombilla funciona con 3,5 V.
