Generadores

Selección del esquema a utilizar

En el estudio de los circuitos que tienen elementos en serie, la representación del generador[1] mediante un modelo de Thévenin, asociado a la utilización de un divisor de tensión[2] , permite a menudo simplificar la resolución de los problemas.

En el estudio de los circuitos que tienen elementos en paralelo[3] , es la representación del generador mediante un modelo de Norton, asociado a la utilización de un divisor de corriente[4] , que permite a menudo simplificar la resolución de los problemas.

Ejemplo

Un generador tiene una f.e.m E = 20 V y una resistencia[5] interna r = 50

  • El generador alimenta dos dipolos[6] montados en serie, de resistencias y . ¿Cuál es la tensión en los bornes de ?

Si utilizamos el modelo de Thévenin, podemos considerar que tenemos una fuente de tensión ideal de f.e.m. E alimentando un divisor de tensión formado de 3 resistencias r, y . De lo cual:

Aplicación numérica: . Hubiesemos encontrado el mismo valor con el modelo de Norton, pero el cálculo hubiese sido más largo.

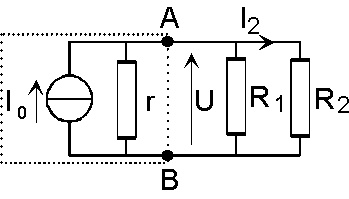

  • El generador alimenta dos dipolos montados en paralelo, de resistencias y . ¿Cuál es la intensidad de la corriente en ?

Utilizamos esta vez el modelo de Norton, y podemos considerar que tenemos uan fuente de corriente ideal que descarga una intensidad[7] en los 3 dipolos en paralelo: es un divisor de corriente de 3 ramas. De lo cual:

Aplicación numérica: . Con el modelo de Thévenin, habríamos encontrado lo mismo, pero depués de un cálculo ¡muy arduo!

  1. Generador

    Fuente de energía eléctrica capaz de poner en movimiento las cargas eléctricas en un circuito; según la concepción y(o) la utilización, se distinguen los generadores de tensión y los generadores de corriente.

  2. Divisor de tensión

    Conjunto de dos dipolos en serie, en los bornes del cual se aplica una tensión a dividir, la salida del divisor estando constituída por los bornes de uno de los dipolos

    Si los dos dipolos son resistencias, la razón es constante:

    Si uno de los dipolos es reactivo, la razón varía con la frecuencia; ejemplo: divisor RC

    es plicada al sistema RC

    • se se toma en los bornes de C, el divisor es un filtro paso bajo

    • si se toma en los bornes de R, el divisor es un filtro paso alto

  3. Paralelo

    Dos dipolos (o conjunto de dipolos) están montados en paralelo si sus bornes son comunes.

    Sinónimo : Montaje en Paralelo = montaje en derivación

    Exemple de montage en dérivation

    El sistema [ , ] y el dipolo tiene los dos como bornes A y B. Las dos ramas están entonces en paralelo.

    Para medir la diferencia de potencial (o tensión) eléctrica en los bornes de un dipolo, un voltímetro se ubica en derivación a los bornes de un dipolo.

  4. Divisor de corriente

    Un conjunto de conductores ohmicos montados en paralelo constituye un divisor de corriente. La intensidad de la corriente circulando en cada rama es proporcional a la conductancia de esta rama.

    Ejemplo: sean las conductancias de 3 ramas:

  5. Resistencia

    Magnitud física que caracteriza la dificultad al desplazamiento de las cargas móviles en un conductor

    Unidad: la resistencia se expresa en Ohm ( )

    Relación con las otras unidades del Sistema Internacional: La tensión en los bornes de un dipolo de resistencia 1 atraverzada por una corriente de 1 A es igual a 1 V.

    (V) ( )(A)

    Esta relación se denomina la "ley de Ohm".

  6. Dipolo

    Red eléctrica o componente conectado al exterior mediante dos polos o bornes.

  7. Intensidad

    Magnitud que caracteriza una corriente eléctrica, es decir un desplazamiento de un conjunto de cargas móviles. Unidad: la intensidad se expresa en Amperio ( )

    Relación con las otras unidades del Sistema Internacional: la intesidad está relacionada a la carga que atravieza una sección de un conduction mediante la relación:
