Generadores

Equivalencia de los dos esquemas

El mismo generador[1] puede ser indistintamente representado por uno de los dos esquemas, ya que son equivalente. Para pasar de un esquema al otro, es solamente necesario escribir que tienen las misma característica. Como se trata de una recta basta que dos puntos coincidan, por ejemplo los dos puntos extremos:

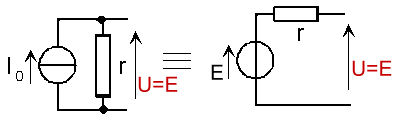

  • Al vacío, la tensión[2] en los bornes del generador de Norton debe ser igual a la f.e.m del generador de Thévenin.

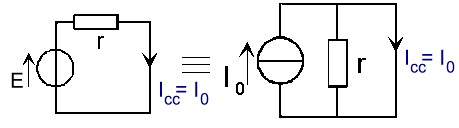

  • cuando los bornes del generador de Thévenin están en corto circuito, debe descargar una corriente cuya intensidad tiene el mismo valor que la intensidad[3] máxima del generador de Norton.

  1. Generador

    Fuente de energía eléctrica capaz de poner en movimiento las cargas eléctricas en un circuito; según la concepción y(o) la utilización, se distinguen los generadores de tensión y los generadores de corriente.

  2. Tensión

    La tensión eléctrica entre dos puntos de una red es igual a la diferencia de potencial eléctrico entre esos dos puntos. Es una magnitud algebraica, representada por una flecha.

    Unidad: como el potencial eléctrico, la tensión se expresa en Voltio (V).

  3. Intensidad

    Magnitud que caracteriza una corriente eléctrica, es decir un desplazamiento de un conjunto de cargas móviles. Unidad: la intensidad se expresa en Amperio ( )

    Relación con las otras unidades del Sistema Internacional: la intesidad está relacionada a la carga que atravieza una sección de un conduction mediante la relación:
