Generadores

Adaptación de un generador a su carga

Adaptación de tensión

Sea un generador[1] de f.e.m. E y de resistencia[2] interna r, cargada por una resistencia R. Busquemos en cuáles condiciones la tensión[3] U en los bornes del generador depende lo menos posible de R.

Elegimos el modelo de Thévenin para representar el generador. El montaje puede ser considerado como un generador de tensión[4] ideal de f.e.m. E alimentando un divisor de tensión[5] formado de dos dipolos[6] en serie de resistencias r y R. De lo cual:

Si las dos resistencias r y R cumplen la condición: , la tensión en los bornes del generador es practicamente igual su f.e.m E. Decimos entonces que hay una adaptación de tensión del generador de su carga.

Adaptación de corriente

Sea un generador[1] de f.e.m. E y de resistencia[2] interna r, cargado por una resistencia R. Busquemos en cuáles condiciones la corriente descargada por el generador depende lo menos posible de R.

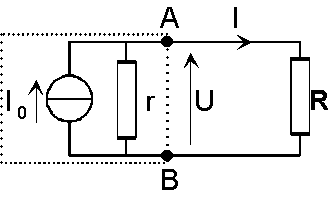

Elegimos el modelo de Norton para representar el generador. El montaje puede ser considerado como un generador de corriente ideal descargando una corriente de intensidad[7] constante en un divisor de corriente[8] formado de dos dipolos[6] en paralelo[9] de resistencias r y R. De lo cual:

Para que la intesidad de la corriente descargada por el generador sea lo más independiente posible de la resistencia de carga, debemos tener o . La intensidad es entonces practicamente igual a su valor máximo . Decimos entonces que realizamos una adaptación de corriente entre el generador y su carga.

  1. Generador

    Fuente de energía eléctrica capaz de poner en movimiento las cargas eléctricas en un circuito; según la concepción y(o) la utilización, se distinguen los generadores de tensión y los generadores de corriente.

  2. Resistencia

    Magnitud física que caracteriza la dificultad al desplazamiento de las cargas móviles en un conductor

    Unidad: la resistencia se expresa en Ohm ( )

    Relación con las otras unidades del Sistema Internacional: La tensión en los bornes de un dipolo de resistencia 1 atraverzada por una corriente de 1 A es igual a 1 V.

    (V) ( )(A)

    Esta relación se denomina la "ley de Ohm".

  3. Tensión

    La tensión eléctrica entre dos puntos de una red es igual a la diferencia de potencial eléctrico entre esos dos puntos. Es una magnitud algebraica, representada por una flecha.

    Unidad: como el potencial eléctrico, la tensión se expresa en Voltio (V).

  4. Generador de tensión

    Generador destinado a mantener una diferencia de potencial constante entre dos puntos de una red; un generador de tensión lineal está caracterizado por dos magnitudes: su fuerza electromotriz (f.e.m) y su resistencia interna. Un generador de tensión se dice ideal si la diferencia de potencial entre sus bornes es independiente de la corriente que lo atravieza.

  5. Divisor de tensión

    Conjunto de dos dipolos en serie, en los bornes del cual se aplica una tensión a dividir, la salida del divisor estando constituída por los bornes de uno de los dipolos

    Si los dos dipolos son resistencias, la razón es constante:

    Si uno de los dipolos es reactivo, la razón varía con la frecuencia; ejemplo: divisor RC

    es plicada al sistema RC

    • se se toma en los bornes de C, el divisor es un filtro paso bajo

    • si se toma en los bornes de R, el divisor es un filtro paso alto

  6. Dipolo

    Red eléctrica o componente conectado al exterior mediante dos polos o bornes.

  7. Intensidad

    Magnitud que caracteriza una corriente eléctrica, es decir un desplazamiento de un conjunto de cargas móviles. Unidad: la intensidad se expresa en Amperio ( )

    Relación con las otras unidades del Sistema Internacional: la intesidad está relacionada a la carga que atravieza una sección de un conduction mediante la relación:

  8. Divisor de corriente

    Un conjunto de conductores ohmicos montados en paralelo constituye un divisor de corriente. La intensidad de la corriente circulando en cada rama es proporcional a la conductancia de esta rama.

    Ejemplo: sean las conductancias de 3 ramas:

  9. Paralelo

    Dos dipolos (o conjunto de dipolos) están montados en paralelo si sus bornes son comunes.

    Sinónimo : Montaje en Paralelo = montaje en derivación

    Exemple de montage en dérivation

    El sistema [ , ] y el dipolo tiene los dos como bornes A y B. Las dos ramas están entonces en paralelo.

    Para medir la diferencia de potencial (o tensión) eléctrica en los bornes de un dipolo, un voltímetro se ubica en derivación a los bornes de un dipolo.
